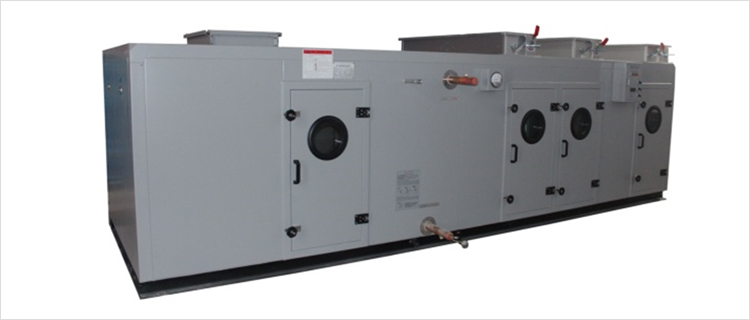

공기조화기 특징 및 구조

  • 공기조화기에 스틸 프레임을 채택하여 내구성 및 내진에 견디도록 제작 되었고, 단열을 위해 프레임 내부에 우레탄 폼을 충전하여 열손실과 결로현상을 방지하였다.[국내 최초]

  • 고밀도 우레탄 폼을 직접 발포하여 알맞은 밀도(45kg/cm이상)로 고루 발포하여, 보온성을 최적화함.

  • 코너 몰드는 특수 다이캐스팅한 금속제 주조품을 적용하여, 기계적 강도 및 화재, 내진에도 견딜 수 있도록 내구성을 향상시켰다.

  • 롤코일(철판 원자재)를 사용하여 이음매가 없는 케이싱을 제작하므로, 누기를 차단하여 열손실을 최소화 하였다.

  • 자동·수동 그리스 주입기를 외부에 설치하여 그리스 부족현상 또는 과충진 현상을 방지할 수 있게 하였다.

  • 스틸 프레임 구성품인 판넬과 각재의 접착 밀도율을 높여 열손실량 최소 및 결로방지.

  • 스틸 프레임의 돌출블럭(절곡형강부)의 용접 접합 부위를 최소로 하여 각 형강과의 열전달을 최소로 하였다.

  • 스틸프레임의 돌출블럭(절곡형강부)과 케이싱(DOUBLE SKN CASING) 간의 완전한 기밀을 유지되도록 조립되는 구조로 내부 물트홀 패킹으로 미려하게 마감처리를 하였다.

  • 당사 만의 DOOR FRAME 세트를 적용하여 틈새의 누가율을 최소화 하였다.

  • 필터 프레임의 경우 탈착이 용이하고, 기류에 의해 이탈이 되지 않는 구조로 설계 제작된다. (기존의 핀고정에 의한 필터 탈부착 방식에서 핀의 이탈에 따른 필터 탈락 현상이 발생)

케이싱 두께를 다양한 용도에 맞추어 적용이 가능하다.

케이싱두께별적용사례
40t 항온항습용공기조화기.비교적 습도가 적은공조실에적용.원가10%절감.
45t 공연장,극장 등 협소한 공간에 적용.
50t 일반 오피스건물,지상공조실에적용.기존의 결로발생제품의 대체용.
55t 지하 기계실에 적용.고온다습한환경에서 결로를 완벽히 차단.
60t 실험실용 공기조화기,ROOF옥외형공조기 적용.단열성능20%이상 향상.
  • 열교환기(COIL)의 중간단에 비산 방지구를 설치하여 응결수가 별도로 외부에 배출되므로 수막현상에 의한 통과풍속 저해 원인을 해소하여 열전달 성능을 향상시켰다.
  • 열교환기의 열교환 성능을 향상시킬 수 있도록 특수코팅 핀을 적용하였다.
  • 고효율 모터 및 팬을 적용하여 공조기 동력을 최소화하여 효율을 향상시켰다.
