• 트랩 설치 방법

드레인배관 트랩의 필요치수

송풍기가 정치하고 있는 상태에서 운전 상태로 들어갈 때의 드레인 트랩 내의 움직임을 보면 다음과 같다.

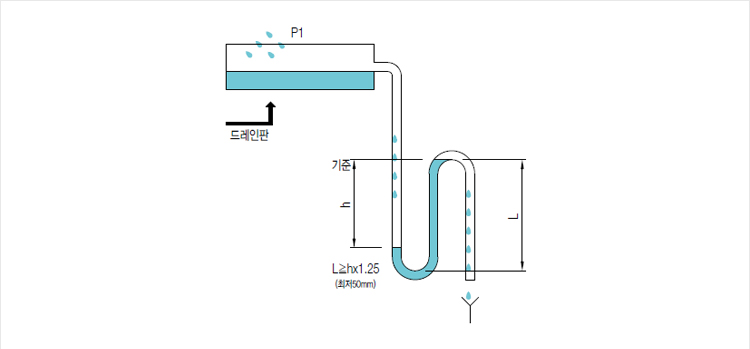

드레인 팬 부분이 정압인 경우의 주변 배관

송풍기 운전시에는 그림처럼 송풍기측 수면이 기준면에서 h만큼 내려간다. 송풍기 정지시는 기준면 이하로 동일 레벨이 된다. 따라서 드레인이 정상적으로 흐르기 위해 필요한 제작치수는 부압의 경우 L과 H, 정압의 경우 h이다.

ΔP(mmAq)		10	30	30	40	60	80	100	120	140	160	200
L(mm)		50	50	50	50	75	100	115	150	175	200	250

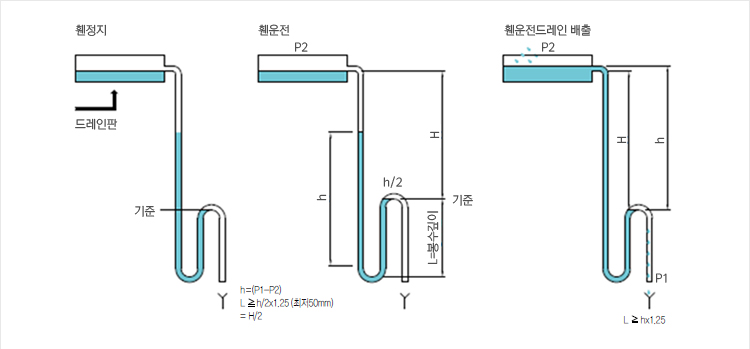

드레인 팬 부분이 부압인 경우의 주변 배관

· 송풍기 정지시 : 트랩내의 드레인은 U자형이되고 수면이 같은 높이(기준면)가 된다.
· 송풍기 운전시 : 드레인 개구압력(P1)과 드레인 팬부 압력(P2)과의 차압 h만큼 드레인팬 측의 수면이 올라간다. 이때 기준면으로 부터의 변동은 h/2이다.
· 송풍기 운전, 드레인 배출시 : 드레인 트랩에 들어가면, 수면차 h를 유지하면서 두 수면이 함께 올라가고, 개구측 수면이 그림의 위치에 왔을 때 드레인이 배출된다. 이때 팬측 수면은 최고 위치가 되고 그 수면차는 h이다.

ΔP(mmAq)		10	20	30	40	60	80	100	120	140	160	200
L(mm)		50	50	50	50	50	50	65	75	90	100	125
H(mm)		15	25	40	50	75	100	125	150	175	200	250

주의사항

· 드레인 배관의 요소에는 소제에 편리하도록 이음쇠를 사용한다.
· 드레인 배출방향으로 1/100~1/1200 정도 하향 구배로 배관으로 한다.
· 대용량의 공기조화기에서는 드레인은 양방향 배수 가능토록 하기도 한다.
· 기기 설치 완료 후, 물을 채워 드레인의 통수를 확인한다.
